送りの軌跡と縫い

厚物といえばボックス送り！

それは軌跡の話だぜ、決して奇跡がおこったんじゃあないよ…

総合送りだろうが下送りだろうが、問題はそんな形式ではなく《軌跡》なのである。

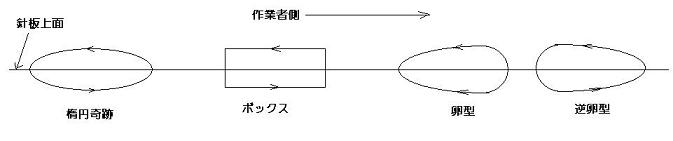

下図は送り歯の運動を示す。

大まかに４種類の軌跡がある。

ここらあたりを言及する人ってあんまりいないよね。しかし厚物は《ボックス》が究極なのだ。

上の図の軌跡はフェードエキセントリック（水平送りカム）とフィードリフティングカム（上下送りカム）の運動うを合成することによって行われている。

その方式は機械によってさまざまである。その一例を示す。

ちなみに軌跡は送り位相を変えると若干は変化するけど、機構の構成のよってほとんど決まっちゃうんですわ。でもってここで説明したいのは送りの水平成分。フィードエキセントリックがらみですわ。

そ究極はボックス送り！！

なんせ送り歯が上昇⇔降下時に完全に休止してやがる。水平に動いてる時間少ないんだよなあ、針糸の抜けもＯＫ！針刺しも垂直に針まがりのリスクなく！エクセレント！！！って言いたいンだけど。ところが高速回転ができねえ、加減速激しすぎー。。。。。そして三角カムを使ってるもんだから耐久性もねえ・・・・

結局どれも一長一短、しかし2000rpm程度ならボックス送りで何とかまかなえる。そこを超えると何かのリスクしょいながらやるしかない。

そんなボックス送りもいろいろな発生させ方があるんだけど、そいつもまた一長一短、ここいらはまあ私だけのひ・み・つ

上送りつきのミシンや針の動いているみしんでも基本はおなじ、目の前にミシン用意してじっくり見てみましょ。。
